低压综合配电箱(JP柜)
低压综合配电箱(JP柜)
简介: JP系列智能综合配电箱是我司根据城乡电网杆上公用配电的特点而量身定制的全新系列产品。智能综合配电箱是集无功补偿、配电监测终端、电压监测仪、计量箱等功能于一体的新型设备。具备远程在线监测、电能计量、电能分配、无功补偿、变压器保护、剩余电流检测和保护等功能。
产品简介

产品概述:

JP系列智能综合配电箱是我司根据城乡电网杆上公用配电的特点而量身定制的全新系列产品。智能综合配电箱是集无功补偿、配电监测终端、电压监测仪、计量箱等功能于一体的新型设备。具备远程在线监测、电能计量、电能分配、无功补偿、变压器保护、剩余电流检测和保护等功能。


功能特点:

a)自动动态目标值设置,延长补偿电容器和投切器的寿命,进而提高整体设备的使用寿命;

b)电容器,投切器故障或损坏远程自动判别与报警;

c)具有过压、过载、欠压、欠流、短路等保护功能;

d)电容投切时,不影响小区载波集抄的数据传输;

e)三相不平衡自动微调,过零投切,无涌流。


技术参数:

主要技术参数

额定工作电压

380V(AC)

额定绝缘电压

660V

额定容量(kva)

50、80、100、160、200、250、315、400、500

额定频率

50Hz

绝缘电阻

正常大气压条件下绝缘电阻≥40MΩ

介电强度

主回路相间及相对为3.17kv,1min

辅助回路相间及相对为2.5kV,1min

额定耐受电流/额定峰值电流kA

10/17kA

出线数

2路可选,多路可按用户要求设计

进出线方式

电缆下进下出或侧进下出

时钟精度

0.5s/d(可远程校时)

交流采样

精度等级:有功电能1.0级,无功电能0.2级,电流、电压、功率误差±0.5%

运行环境

环境温度

户外温度:-25℃至+45℃,24小时内平均温度不高于+25℃;箱内温度:-25℃至+70℃

相对湿度

日平均相对湿度不大于95%,最高温度为25℃,相对湿度短时可高达100%(包括凝露)

污染等级

满足GB7251.1-2005规定的污染等级III

海拔要求

不超过2000m

场所要求

安装于无易燃、易爆、导电尘埃、烟雾、蒸汽、和腐蚀性介质等严重影响电器元件电气性能的场所

通信技术参数

远方主站通信

GPRS/CDMA,TCP/UDP/SMS协议,符合《Q/GDW130-2005电力负荷管理系统数据传输规约》

本地智能通信

2路RS485 300bps至9600bps可设,

转发通信方式:1路RS232 9600bps

本地调试通信

1路小无线接口 9600bps

1路红外线接口 2400bps

采集周期

1分钟-24小时可设,最小时间间隔1分钟

无功补偿控制输出接口

11路(可进行共补和分补组合)

安装技术要求

安装高度

卧式、双向双开;安装在台变下方,对地距离不小于1.5m,离变压器底部距离≥0.3m,可按用户要求设计

安装重量

小于等于400kg

安装尺寸

1300*600*1000(mm)不锈钢或镀锌板喷塑箱体,也可按用户要求设计

安装倾斜度

倾斜度不超过5°

其他

按电力设备安装规范要求

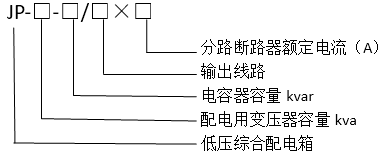

编号代码说明:



用户选型标准配置表:

序号

配用变压器容量(kVA)

型号及规格

无功补偿

(kvar)

电流互感器

1

500

JP-500-150/2×630

150

800/5

2

400

JP-400-120/2×630

120

600/5

3

315

JP-315-100/2×630

100

500/5

4

250

JP-250-75/2×400

75

400/5

5

200

JP-400-60/2×400

60

300/5

6

160

JP-160-45/2×400

45

300/5

7

100

JP-100-30/2×200

30

150/5
